产品描述：R&S®SMA100B 射频和微波信号发生器提供顶尖性能。在维持最高输出功率的同时提供最纯净的输出信号，远超竞争对手。作为全球领先的信号发生器，它可以完成射频半导体、无线通···
咨询电话：020 2818 6136

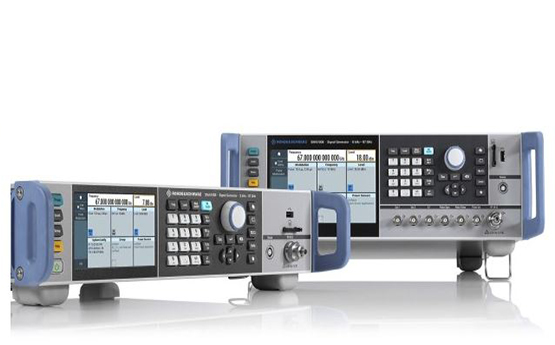

R&S®SMA100B 射频和微波信号发生器提供顶尖性能。在维持最高输出功率的同时提供最纯净的输出信号，远超竞争对手。作为全球领先的信号发生器，它可以完成射频半导体、无线通信以及航空航天和国防领域最苛刻的组件、模块和系统测试与测量任务。
主要特点
频率范围介于 8 kHz 至 3 GHz、6 GHz、12.75 GHz、20 GHz、31.8 GHz、40 GHz、50 GHz 或 67 GHz（在过范围模式下最高达 72 GHz）
一流的 SSB 相位噪声：偏移值为 20 kHz 时，1 GHz 条件下为 –152 dBc（典型值），10 GHz 条件下为 –132 dBc（典型值）
几乎没有宽带噪声：10 GHz 条件下为 –162 dBc（测量值），偏移值为 30 MHz
超高输出功率
选用 6 GHz 仪器时高达 38 dBm
选用 20 GHz 仪器时，在微波频率范围内高达 32 dBm
极低的谐波
先进的触摸屏图形用户界面
规格
| 频率 | ||
| 频率范围 | R&S®SMAB-B103 | 8 kHz 至 3 GHz |
| R&S®SMAB-B106 | 8 kHz 至 6 GHz | |
| R&S®SMAB-B112 | 8 kHz 至 12.75 GHz | |
| R&S®SMAB-B120 | 8 kHz 至 20 GHz | |
| R&S®SMAB-B131 | 8 kHz 至 31.8 GHz | |
| R&S®SMAB-B140/-B140N | 8 kHz 至 40 GHz | |
| R&S®SMAB-B150/-B150N | 8 kHz 至 50 GHz | |
| R&S®SMAB-B167/-B167N | 8 kHz 至 67 GHz（在过范围模式下最高达 72 GHz） | |
| 电平 | ||
| 最大指定输出功率 (PEP) | R&S®SMAB-B103/-B106 | |
| 标配 | ||
| f = 3 GHz | +19 dBm | |
| f = 6 GHz | +19 dBm | |
| 带 R&S®SMAB-K31 | ||
| f = 3 GHz | +25 dBm | |
| f = 6 GHz | +25 dBm | |
| 带 R&S®SMAB-K31 和 R&S®SMAB-B32 | ||
| f = 3 GHz | +30 dBm | |
| f = 6 GHz | +30 dBm | |
| R&S®SMAB-B112/-B120 | ||
| 标配 | ||
| f = 12.75 GHz | +18 dBm | |
| f = 20 GHz | +17 dBm | |
| 带 R&S®SMAB-K33 | ||
| f = 12.75 GHz | +20 dBm | |
| f = 20 GHz | +20 dBm | |
| 带 R&S®SMAB-K33 和 R&S®SMAB-B34 | ||
| f = 12.75 GHz | +27 dBm | |
| f = 20 GHz | +24 dBm | |
| R&S®SMAB-B131/-B140/-B140N | ||
| 标配 | ||
| f = 31.8 GHz | +13 dBm | |
| f = 40 GHz | +13 dBm | |
| 带 R&S®SMAB-B35 | ||
| f = 31.8 GHz | +17 dBm | |
| f = 40 GHz | +16 dBm | |
| 带 R&S®SMAB-B35 和 R&S®SMAB-K36 | ||
| f = 31.8 GHz | +22 dBm | |
| f = 40 GHz | +20 dBm | |
| R&S®SMAB-B150/-B150N/-B167/-B167N | ||
| 标配 | ||
| f = 50 GHz | +5 dBm | |
| f = 67 GHz | +5 dBm | |
| 带 R&S®SMAB-B37/-B39 | ||
| f = 50 GHz | +11 dBm | |
| f = 67 GHz | +9 dBm | |
| 带 R&S®SMAB-B37/-B39 和 R&S®SMAB-K38/-K40 | ||
| f = 50 GHz | +18 dBm | |
| f = 67 GHz | +10 dBm | |
| 频谱纯度 | ||
| SSB 相位噪声 | f = 1 GHz，1 Hz 测量带宽 | |
| 标配， 载波偏移 = 20 kHz | < -135 dBc，–139 dBc（典型值） | |
| 带 R&S®SMAB-B709， 载波偏移 = 10 kHz | < -140 dBc | |
| 带 R&S®SMAB-B710(N)， 载波偏移 = 10 kHz | < -140 dBc，–145 dBc（典型值） | |
| 带 R&S®SMAB-B711(N)， 载波偏移 = 10 kHz | < -147 dBc，–152 dBc（典型值） | |
| SSB 相位噪声（续） | f = 10 GHz， 1 Hz 测量带宽 | |
| 标配， 载波偏移 = 20 kHz | –115 dBc，–120 dBc（典型值） | |
| 带 R&S®SMAB-B709， 载波偏移 = 10 kHz | < -120 dBc | |
| 带 R&S®SMAB-B710， 载波偏移 = 10 kHz | –120 dBc，–125 dBc（典型值） | |
| 带 R&S®SMAB-B711， 载波偏移 = 10 kHz | –128 dBc，–132 dBc（典型值） | |
| 谐波 | ||
| 仪器配备 R&S®SMAB-B103/-B106 和 R&S®SMAB-K31/-B32 选件 | 10 MHz < f ≤ 6 GHz，P = 18 dBm | < -60 dBc |
| 仪器配备 R&S®SMAB-B112/-B120 和 R&S®SMAB-K33/-B34 选件 | 10 MHz < f ≤ 20 GHz，P = 16 dBm | < -55 dBc |
| 仪器配备 R&S®SMAB-B131/-B140(N)/-B150(N)/-B167(N) 和 R&S®SMAB-B35/-K36/-B37/-K38/-B39/-K40 选件 | 10 MHz < f ≤ 31.8 GHz，P = 13 dBm | < -55 dBc |
| 31.8 GHz < f ≤ 40 GHz，P = 13 dBm | < -60 dBc（测量值） | |
| 40 GHz < f ≤ 42.5 GHz，P = 13 dBm | < -50 dBc（测量值） | |
| 非谐波 | f = 1 GHz，载波偏移 >10 kHz，10 dBm | < -92 dBc |
| f = 1 GHz，载波偏移 >10 kHz，10 dBm，带 R&S®SMAB-B711 选件 | < -100 dBc | |
| 支持的调制模式 | 带 R&S®SMAB-K720 选件 | AM，FM，φM |
| 脉冲调制 | 带 R&S®SMAB-K22 选件 | |
| 上升/下降时间 | R&S®SMAB-K22，f > 700 MHz | <10 ns，5 ns（典型值） |
| 开/关比 | R&S®SMAB-K22 | > 80 dB |
| 最小脉冲宽度 | R&S®SMAB-K22 | < 20 ns |
